絵でわかる図形の英語

設計図や仕様書、図面、技術資料では、

形（shape） を表す英単語が頻繁に登場します。

例えば、

• circle
• ellipse
• square
• rectangle
• cylinder
• cube

などは、製造業や機械設計では必須の単語です。

この記事では、

よく使われる形の英語をイラスト付きでわかりやすく解説します。

2D（平面）の形

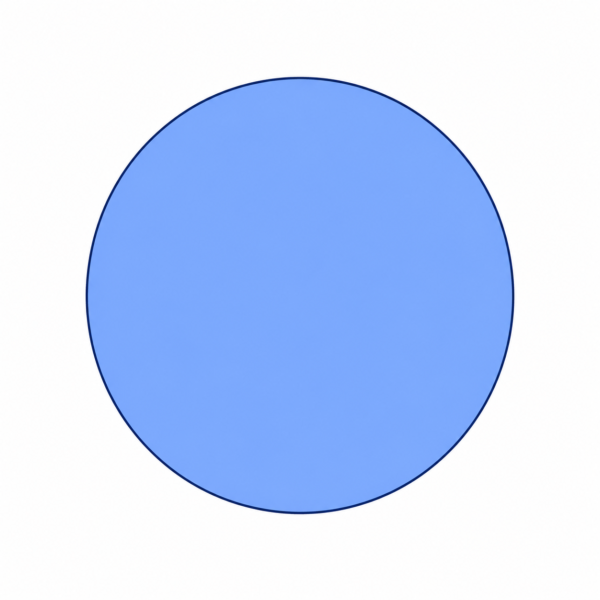

circle　円---最も基本的な図形です。

The hole has a perfect circle shape.　その穴は完全な円形です

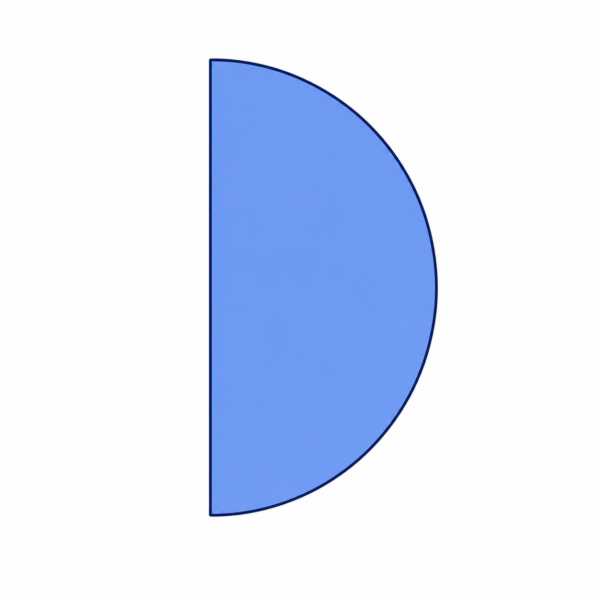

semicircle　半円

The sensor is installed inside a semicircle housing.　センサーは半円形のケース内に取り付けられている

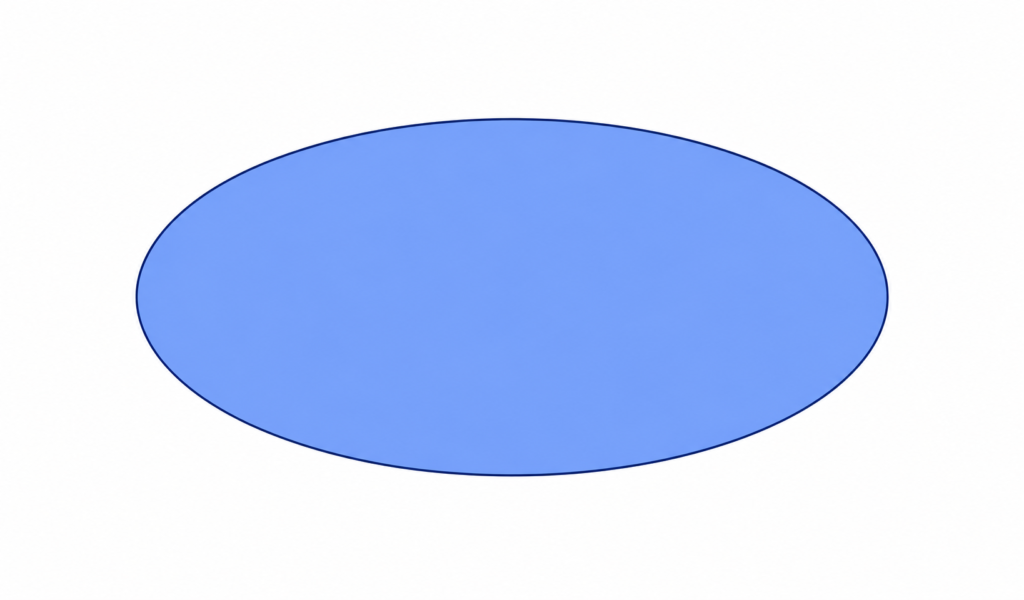

ellipse　楕円---円を縦または横に伸ばした形です。

The antenna has an ellipse shape.　アンテナは楕円形をしている

elliptical　（形容詞）楕円の

an elliptical orbit　楕円軌道

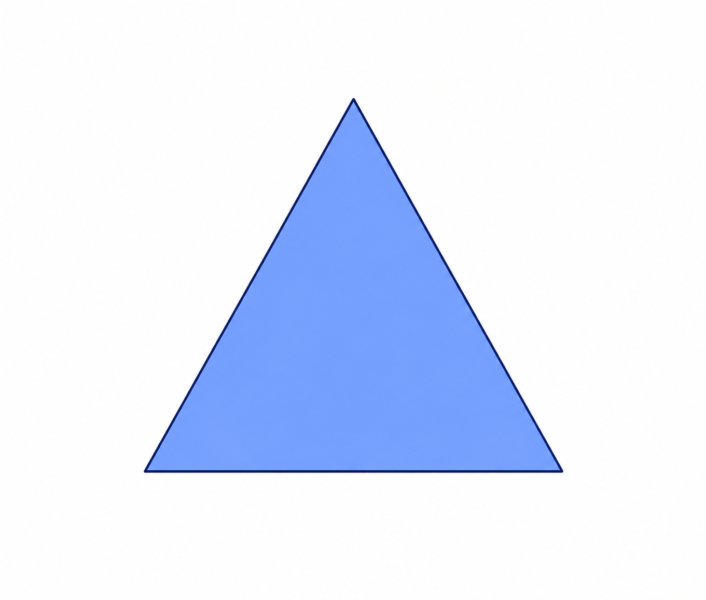

triangle　三角形

The bracket forms a triangle.　ブラケットは三角形を形成している

triangular　（形容詞）三角形の

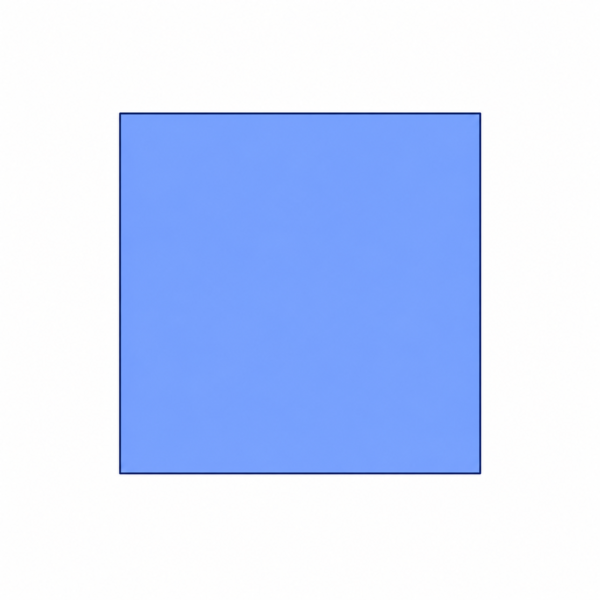

square　正方形---四辺がすべて等しい四角形です。

The package has a square base.　その製品は正方形の底面を持つ

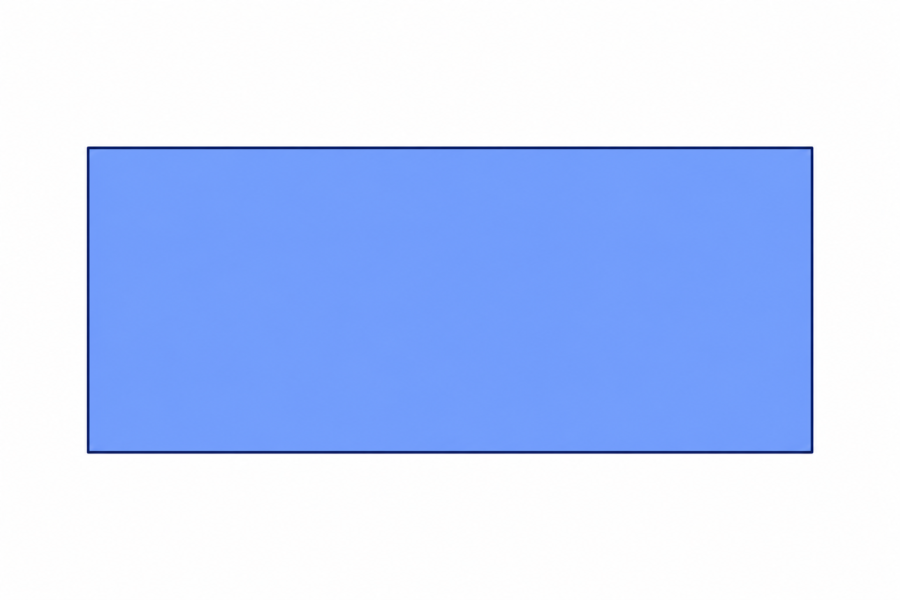

rectangle　長方形---向かい合う辺の長さが等しい四角形です。

The display is rectangular.　ディスプレイは長方形です

rectangular　（形容詞）長方形の

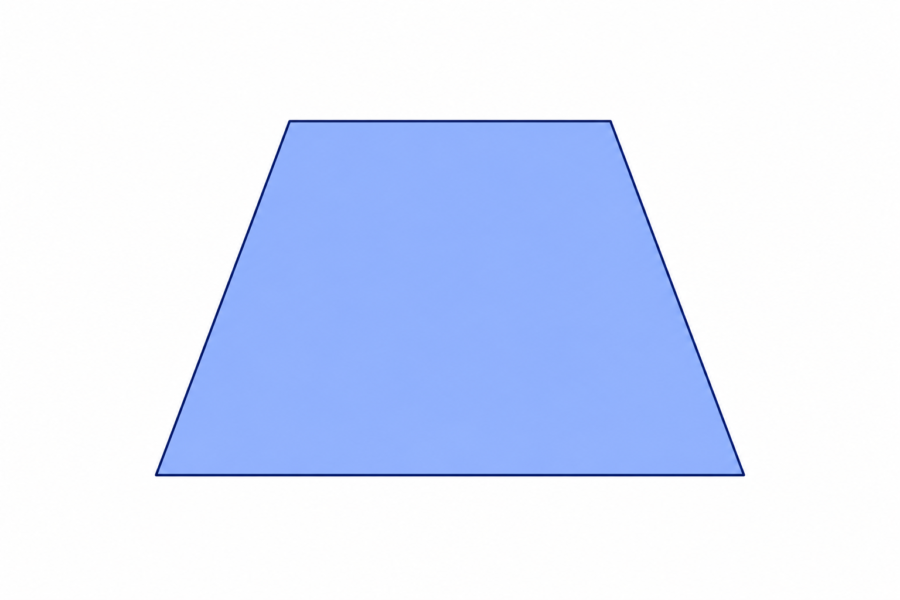

trapezoid　台形（米語）

The support plate has a trapezoid shape.　支持板は台形形状です

※イギリス英語では trapezium が一般的です。

3D（立体）の形

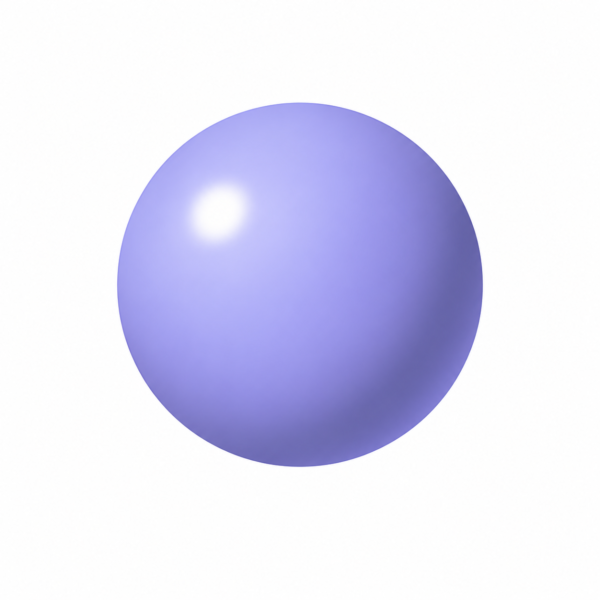

sphere　球---完全な球体です。

The bearing contains small steel spheres.　ベアリングには小さな鋼球が入っている

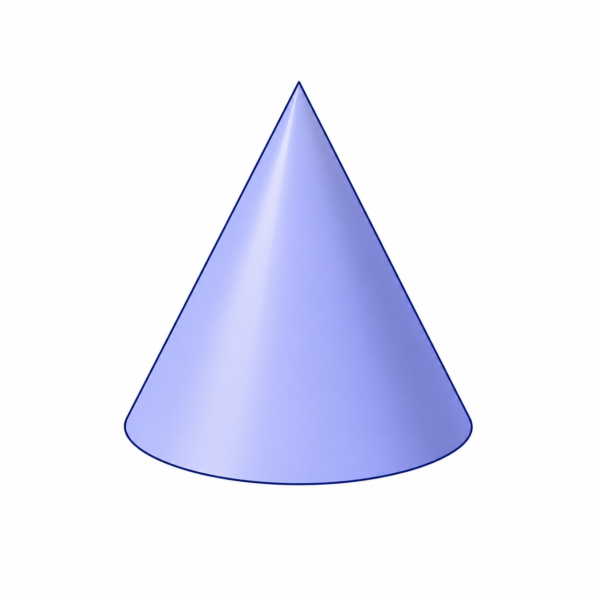

cone　円すい

The nozzle has a cone shape.　ノズルは円すい形状です

conical　円すいの

conical surface　円すい面

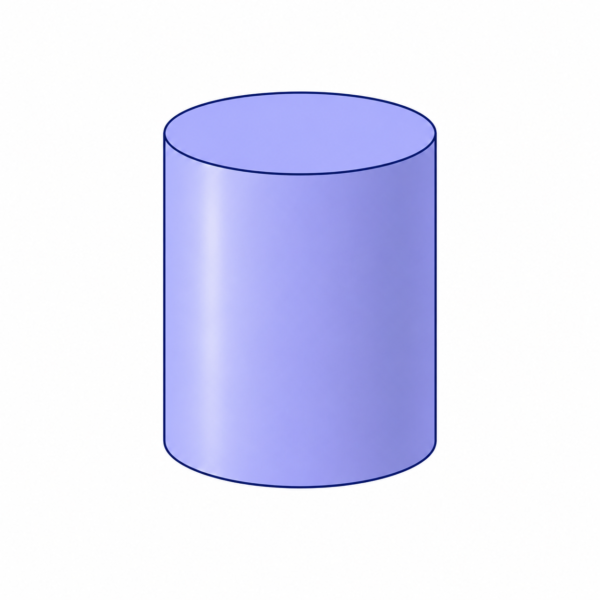

cylinder　円柱

The shaft passes through a cylinder.　シャフトは円柱部を通る

cylindrical　円柱の

cylindrical part　円柱部品

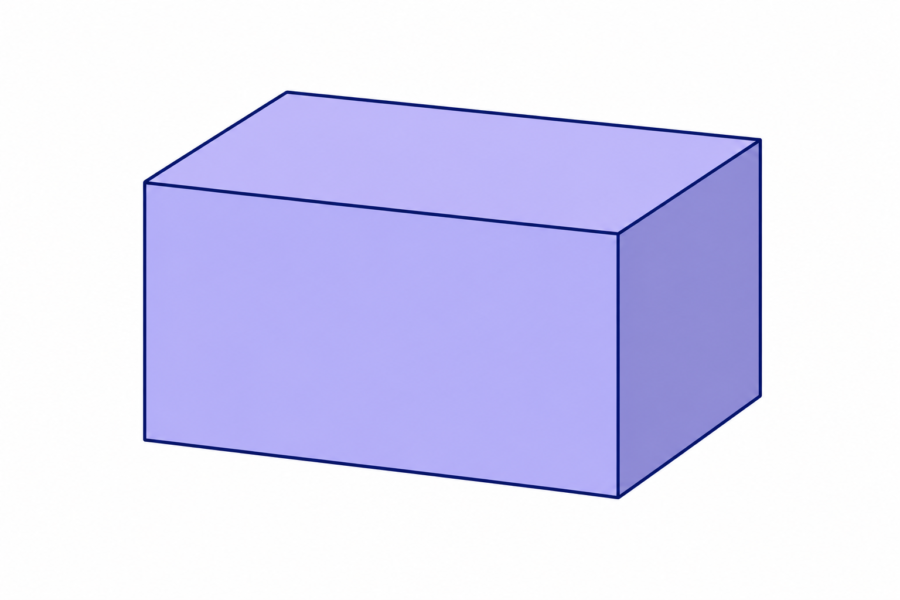

cuboid　直方体---立方体ではなく、縦・横・高さが異なる箱形を表します。

The battery pack is a cuboid.　バッテリーパックは直方体です

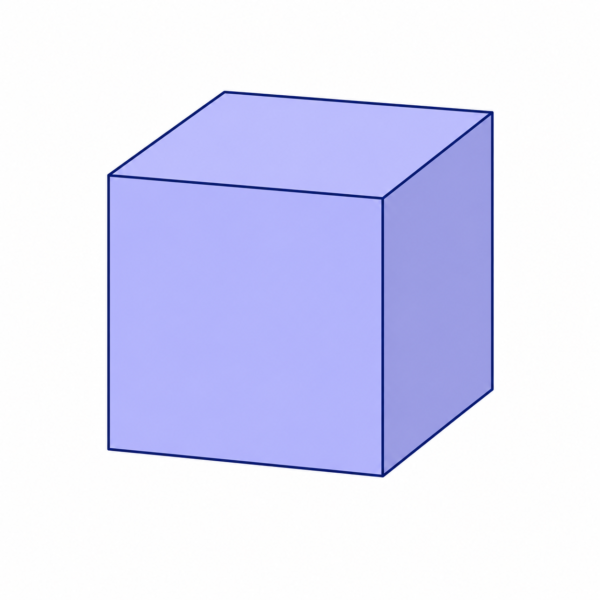

cube　立方体---縦・横・高さがすべて等しい立体です。

The sample is a small cube.　試料は小さな立方体です

cube は cuboid の一種ということもできます。

曲面も覚えておこう

設計図や光学・機械設計では、

concave（凹） と convex（凸） も非常によく使われます。

例えば、

• concave lens（凹レンズ）
• convex lens（凸レンズ）
• concave surface（凹面）
• convex surface（凸面）

詳しくは、

→ concaveとconvexの違いを解説

をご覧ください。

よく使われる関連表現

• geometric shape　幾何学形状
• cross section　断面
• outline　輪郭
• profile　断面形状
• edge　縁
• corner　角
• surface　表面
• flat surface　平面
• curved surface　曲面

→profileの意味を徹底解説

まとめ

設計・製造・技術文書では、図形を表す英単語が頻繁に登場します。

今回紹介した基本形状は特に重要なので、まずは覚えておきましょう。

さらに、

曲面を表す concave と convex も合わせて覚えておくと、図面や仕様書が格段に読みやすくなります。
